Certificado interativo portátil sem fio do FCC do CE de Whiteboard


IBX-U3 ultrassom portátil Whiteboard interativo (versão sem fio)

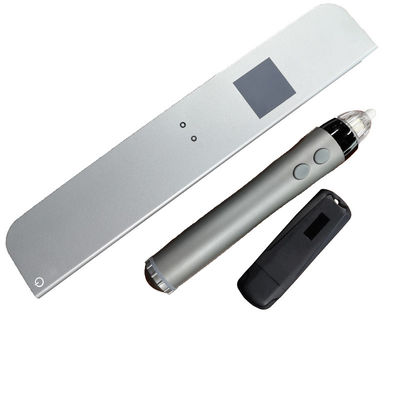

1. Composição de produto
Estilete interativo:

Sensor de EWB:

O sensor de EWB pode ser colocado em toda a posição em torno da placa de escrita.
A operação da calibração é exigida após o primeira uso ou mudança da posição de instalação.
As baterias internas são carregadas conectando um cabo de USB a um computador ou a um adaptador do poder.

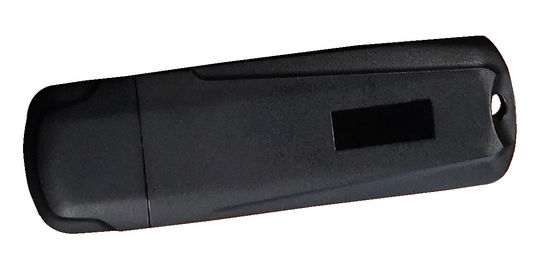

Dongle sem fio:

Conecte a relação de USB do computador para receber os dados enviados pelo sensor de EWB
* adaptador do poder:

Baterias internas de carregamento do sensor de EWB, se carregado com a relação de USB do computador, nenhuma necessidade para esta acessórios (pacote sem adaptador do poder)

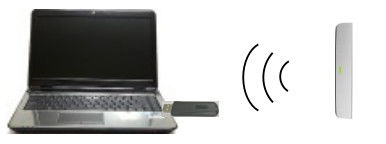

2. Conectividade
Cabo de USB ou Dongle sem fio

3. Especificações
Estilete interativo:
Bateria: 1 bateria do AA 1.5V
ou 1 bateria recarregável do AA 1.2V
ou 1 bateria recarregável do AA 3.6V
Vida da bateria: 30-60 horas
Dimensões: 152mm * 25mm
Peso: 50g
(Pacote sem bateria)
Sensor de EWB:
Sistemas do PC: Windows, MAC
Área de trabalho: 3m * 1.5m
Poder: USB ou bateria interna
Vida da bateria: tempo da carga de 3 horas por 5 horas
Dimensões: 227mm * 43mm * 11mm
Peso: 100g
Consumos de potência: 0.5W
Seguindo a tecnologia: Ultrassom
Tecnologia sem fios: Bluetooth
Poder sem fio:<10mw> Dongle sem fio:
Sistemas do PC: Windows, MAC
Poder: USB
Tecnologia sem fios: Bluetooth
Poder sem fio:<10mw> Adaptador do poder:
ENTRADA: AC100-240V, 50/60Hz, 0.5A
SAÍDA: DC5V, ≥500mA



4. Operação
Tun sobre
O sinal longo do poder da imprensa no canto esquerdo superior, gerencie sobre
Tun Off
Em-estado, imprensa que o poder assina no canto esquerdo superior para desligar.
(Interrompa automaticamente após 30 minutos de nenhuma operação)
Calibração
Quando a posição do sensor de EWB, a posição e a área da mudança do projetor pela primeira vez, operação da calibração forem necessários.

• Sensor da volta EWB sobre e para conectar ao computador através de USB ou sem fio.
• Pressione o estilete key2 por mais de 3 segundos em um semicírculo do raio de 2 cm perto do centro da parte frontal do sensor de EWB. Ouça um som da campainha elétrica e indique-o para entrar no modo da calibração. Entrementes, o ponteiro nos saltos da tela à posição do primeiro ponto de calibração.

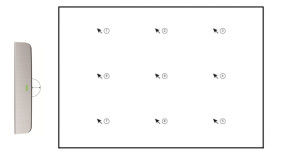

• Segundo as indicações da tela de projeção acima, o ponto apontado pela seta é a posição do ponto de calibração. Clique sobre o ponto de calibração com a ponta do estilete. Se o ponto de calibração atual sucede, um clique estará ouvido. Ao mesmo tempo, os saltos do ponteiro ao ponto de calibração seguinte. Quando todos os nove pontos de calibração passam, três cliques estarão ouvidos para indicar o sucesso da calibração.
• Se a operação da calibração é errada, mantenha por favor o key1 do estilete por mais de 2 segundos, ouça dois sons curtos, e retire o modo da calibração ao mesmo tempo.
• No modo da calibração, se não há nenhum estilete de funcionamento por mais de 30 segundos, dois sons curtos são ouvidos e o modo da calibração é automaticamente saída.

5. Luz de estado do indicador
Luz fora: Sem energia
Luz vermelha: Poder sobre ou carregado inteiramente
Piscamento claro vermelho: Baixa bateria
Luz verde: Escrita normal
Piscamento claro verde: Carregamento de bateria
Luz alaranjada: Desconexão sem fio
6. Índices do pacote
1 estilete interativo
1 sensor de EWB
1 Dongle sem fio:
1 cabo de USB para a carga
Placas de 1 montagem
Tiras de 1 esparadrapo
5 pontas de estilete
